Caratteristiche dei cuscinetti radiali rigidi a sfere

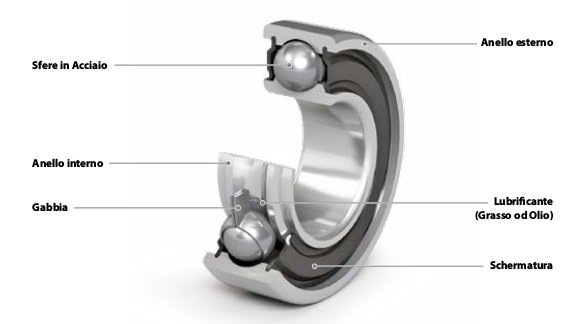

STRUTTURA DEL CUSCINETTO

FORME COSTRUTTIVE


standard


anello interno esteso


(V) a pieno riempimento di sfere


(N) con scanalatura per anello elastico


(NR) con scanalatura completa di anello elastico


(F) con anello elastico flangiato

altre versioni speciali:

CARATTERISTICHE DEI CUSCINETTI

CARICHI Cuscinetti radiali rigidi a sfere ad una corona con gabbia sono in grado di supportare carichi radiali, carichi assiali e momenti di
ribaltamento. Un cuscinetto a pieno riempimento di sfere a (V) puo’ sostenere solo carichi radiali e carichi assiali ridotti.
VELOCITÀ Le velocità massime ammissibili per cuscinetti a sfera sono legate principalmente alla progettazione dei cuscinetti e alle loro
dimensioni, al tipo di gabbia, al gioco interno, al tipo di lubrificazione, alla precisione, ai sistemi di tenuta oltre ai carichi agenti.
COPPIA DI ROTOLAMENTO E RUMOROSITÀ I cuscinetti radiali rigidi a sfere sono componenti di precisione e hanno bassi livelli di rumorosità e coppia di rotolamento.
ADATTABILITÀ ANGOLARE Albero e sedi realizzati con scarsa precisione, errori di montaggio e flessione dell'albero possono causare inclinazione tra l’anello
interno ed esterno, anche se il gioco interno del cuscinetto gli permetterà una certa adattabilità. In generale, l’inclinazione
massima ammessa tra l’anello interno e quello esterno è di circa 1 a 300.
RIGIDEZZA I cuscinetti sotto carico si deformano elasticamente nel punto di contatto tra la sfera e l’anello del cuscinetto. Questo dipende dal
tipo di cuscinetto, la dimensione, la forma ed il carico.
MONTAGGIO E SMONTAGGIO Il cuscinetto radiale rigido a sfere è un cuscinetto non scomponibile. Pertanto, alberi e alloggiamenti devono essere progettati in
modo da consentirne l’ispezione e la sostituzione se necessario.
POSIZIONE ASSIALE Il migliore alloggiamento assiale si ottiene con le tipologie di cuscinetti NR e F.
